塑料隔膜閥
| 活接式塑料隔膜閥 |
 |
產品名稱： | 活接式塑料隔膜閥 | |||||
| 型號： | GH61F-10S | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【活接式塑料隔膜閥】 | |||||||
活接式塑料隔膜閥詳細介紹
活接式塑料隔膜閥概述：
活接式塑料隔膜閥是一種特殊形式的截斷閥。塑料隔膜閥與其它閥門最大的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
活接式塑料隔膜閥特點：

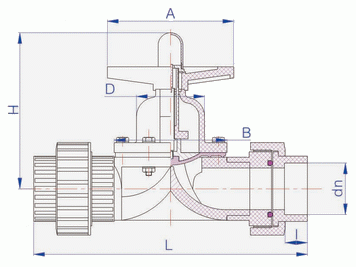

活接式塑料隔膜閥外形結構圖：
活接式塑料隔膜閥連接尺寸：
活接式塑料隔膜閥安裝維護說明：
（1）軟的橡膠隔膜閥能切斷介質。
（2）因橡膠有一定的耐蝕性，它通常又被當作耐腐蝕材料來推廣應用，并延續。
（2）因橡膠有一定的耐蝕性，它通常又被當作耐腐蝕材料來推廣應用，并延續。
（3）流路簡單，有“自潔”作用，可用于不干凈介質。
（4）適用于腐蝕介質的輸送及截流、流量的調節，過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
（5）密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
（6）采用螺桿升降結構，啟閉力矩大，平穩性好。A、閥瓣開啟，流體進入閥體，流阻小。 B、閥瓣向下緩閉，膜片向下開始變形，手輪旋轉力矩小。
C、閥門關閉，無泄漏，膜片與閥座抵觸后不必用力擰緊。
活接式塑料隔膜閥連接尺寸：
公稱通徑 |
dn |
A |
B |
D |
L |
I |
H |
15 |
20 |
57 |
48 |
39 |
169 |
22 |
73 |
20 |
25 |
69 |
68 |
50 |
180 |
23 |
98 |
25 |
32 |
99 |
72 |
63 |
197 |
24 |
122 |
32 |
40 |
100 |
90 |
76 |
234 |
56 |
124 |
40 |
50 |
120 |
100 |
87 |
278 |
31 |
150 |
50 |
63 |
140 |
128 |
107 |
330 |
38 |
165 |
65 |
75 |
200 |
185 |
130 |
405 |
44 |
245 |
80 |
90 |
225 |
230 |
175 |
495 |
51 |
285 |
100 |
110 |
290 |
260 |
210 |
556 |
61 |
350 |
單位為毫米（mm） |
|||||||
活接式塑料隔膜閥安裝維護說明：
1、安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
2、襯里層和橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
3、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
4、操作隔膜閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
5、閥應存放在干燥通風的室內，嚴禁堆放，庫存隔膜閥的兩端通道必須封口，且啟閉件應處于微開啟狀態。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【活接式塑料隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
