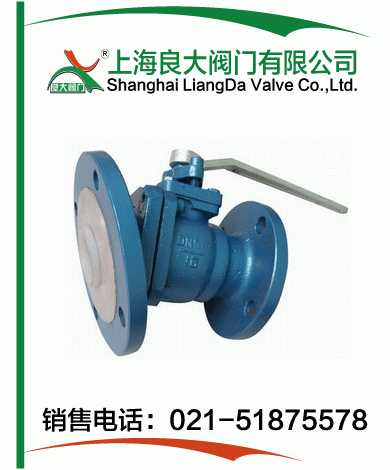

放料球閥
| 放料球閥 |
 |
產品名稱： | 放料球閥 | |||||
| 型號： | FQ41F | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【放料球閥】 | |||||||
放料球閥詳細介紹
放料球閥產品概述：
放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。
1、流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
2、開關迅速、方便，只需將球體旋轉90°，便完成開啟和關閉動作。
3、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
放料球閥零件材料：
| 零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
| QT | C | P | R | PL | RL | |
| 球體 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥體、閥蓋 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 內襯材料、閥座 | FEP(F46),PTFE(F4),PFA(可溶性聚四氟乙烯),PO(聚烯烴)、PE（超高分子量聚乙烯） | |||||
| 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | CF8 |
| 填料 | PTFE(F4)聚四氟乙烯 | |||||
| 螺栓 | 35 | 35 | 1Cr17ni2 | 1Cr17Ni2 | 1Cr18NI9 | 1Cr18NI9 |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18NI9 | 0Cr18NI9 | 0Cr18NI9 |
| 手柄 | WCB | |||||

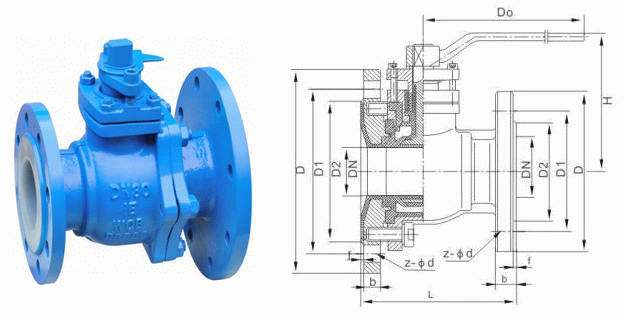

放料球閥外形結構圖：
放料球閥連接尺寸：
| 公稱通徑 | PN10/16 | 參考值 | |||||||
| DN（mm） | L | D | D1 | D2 | Z-Φd | f | b | Do | H |
| 25/50 | 125 | 115/140 | 85/110 | 65/90 | 4-14/4-14 | 3/3 | 17/17 | 180 | 105 |
| 32/65 | 135 | 140/160 | 100/130 | 78/110 | 4-18/4-14 | 3/3 | 19/17 | 180 | 120 |
| 40/65 | 150 | 150/160 | 110/130 | 85/110 | 4-18/4-14 | 3/3 | 19/17 | 225 | 140 |
| 40/80 | 150 | 150/190 | 110/150 | 85/125 | 4-18/4-18 | 3/3 | 19/19 | 225 | 140 |
| 50/80 | 165 | 165/190 | 125/150 | 100/125 | 4-18/4-18 | 3/3 | 21/19 | 225 | 150 |
| 50/100 | 165 | 165/210 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 360 | 150 |
| 65/100 | 180 | 185/210 | 145/170 | 120/145 | 4-18/4-18 | 3/3 | 21/19 | 360 | 160 |
| 65/125 | 180 | 185/240 | 145/200 | 120/175 | 4-18/4-18 | 3/4 | 21/20 | 420 | 160 |
| 80/125 | 240 | 200/240 | 160/200 | 135/175 | 8-18/8-18 | 3/4 | 21/20 | 420 | 215 |
| 80/150 | 240 | 200/265 | 160/225 | 135/200 | 8-18/8-18 | 3/4 | 21/22 | 420 | 215 |
| 100/150 | 260 | 220/265 | 180/225 | 155/200 | 8-18/8-18 | 3/4 | 23/22 | 420 | 240 |
| 100/200 | 260 | 220/320 | 180/280 | 155/255 | 8-18/8-18 | 3/4 | 23/24 | 420 | 240 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【放料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
