當前位置：首頁 >> 過濾器
>> 反沖洗過濾器 >> 全自動反沖洗過濾器 更新時間 2025-5-10 0:40:22
反沖洗過濾器
| 全自動反沖洗過濾器 |
 |
產品名稱： | 全自動反沖洗過濾器 | |||||
| 型號： | BCM | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【全自動反沖洗過濾器】 | |||||||
全自動反沖洗過濾器詳細介紹
全自動反沖洗過濾器產品概述：
全自動反沖洗過濾器是一種主要由殼體、濾芯、傳動軸、沖洗臂、伺服電機、差壓控制器、電控箱、排污閥等部件組成，適用于去除高流量、高速度、低粘度流體的顆粒雜質的設備。其正常使用時，介質從入口處進入，分別經過隔板上的貫穿孔后進入相應的濾芯內，經濾芯過濾凈化后成為符合要求的流體而進入筒體，然后從筒體側壁上的出口處流出。當使用一段時間后，被截留在濾芯內表面的堵塞物逐漸增加，各濾芯逐漸被堵塞，從而導致過濾器污染側和清潔側之間的壓差逐漸上升，當差壓到達設定值時或按工藝要求需要定時清洗時，差壓控制器或定時器發訊，使控制系統發出反沖洗指令，此時，減速電機通過中間軸驅動沖洗臂轉動，排污閥自動開啟，使被清洗濾芯外側(清潔側)與排污之間形成壓力差，在壓差的作用下，清潔側介質流從被清洗濾芯的外側流向內側，進行反沖洗，聚積在濾芯內側的污物被沖掉并通過排污口排出，排污閥推遲關閉，完成一個濾芯的清洗，就這樣周而復始，重復上述動作，直到所有的濾芯都被反沖洗完畢，從而使各濾芯回到初始的狀態。由于該濾芯進行反沖洗時，其它濾芯仍在進行正常的工作，因此這樣的結構即使在反沖洗時，仍能保障過濾器出口流體的濾速及處理水量，從而不會影響過濾器的正常工作。
全自動反沖洗過濾器是一種主要由殼體、濾芯、傳動軸、沖洗臂、伺服電機、差壓控制器、電控箱、排污閥等部件組成，適用于去除高流量、高速度、低粘度流體的顆粒雜質的設備。其正常使用時，介質從入口處進入，分別經過隔板上的貫穿孔后進入相應的濾芯內，經濾芯過濾凈化后成為符合要求的流體而進入筒體，然后從筒體側壁上的出口處流出。當使用一段時間后，被截留在濾芯內表面的堵塞物逐漸增加，各濾芯逐漸被堵塞，從而導致過濾器污染側和清潔側之間的壓差逐漸上升，當差壓到達設定值時或按工藝要求需要定時清洗時，差壓控制器或定時器發訊，使控制系統發出反沖洗指令，此時，減速電機通過中間軸驅動沖洗臂轉動，排污閥自動開啟，使被清洗濾芯外側(清潔側)與排污之間形成壓力差，在壓差的作用下，清潔側介質流從被清洗濾芯的外側流向內側，進行反沖洗，聚積在濾芯內側的污物被沖掉并通過排污口排出，排污閥推遲關閉，完成一個濾芯的清洗，就這樣周而復始，重復上述動作，直到所有的濾芯都被反沖洗完畢，從而使各濾芯回到初始的狀態。由于該濾芯進行反沖洗時，其它濾芯仍在進行正常的工作，因此這樣的結構即使在反沖洗時，仍能保障過濾器出口流體的濾速及處理水量，從而不會影響過濾器的正常工作。
全自動反沖洗過濾器工作原理：
全自動反沖洗過濾器用于去除低粘度介質中的固體顆粒。需過濾的介質從進口進入過濾器，經過下固定板進入過濾器的楔形網濾芯，固體顆粒截留在濾芯內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差逐漸增大，當壓差達到設定值時，壓差表發訊，過濾器便開始自動反沖洗，反沖洗時，電動機通過減速器轉動欲清洗濾芯下面的沖洗臂，進入反沖洗狀態的濾芯，原料液流被中斷。反沖洗排污閥門(電磁閥/氣動閥)開啟，濾液側和反沖洗管路之間的壓降把一小部分濾液逆向沖入欲清洗的濾芯，聚積在濾筒內側的污染顆粒物被松開并通過沖洗臂沖進反沖洗管路，濾芯的反沖洗時間一過，反沖洗閥立即關閉，這樣所有濾芯被依次清洗，所有濾芯都被清洗后，反沖洗循環周期結束。

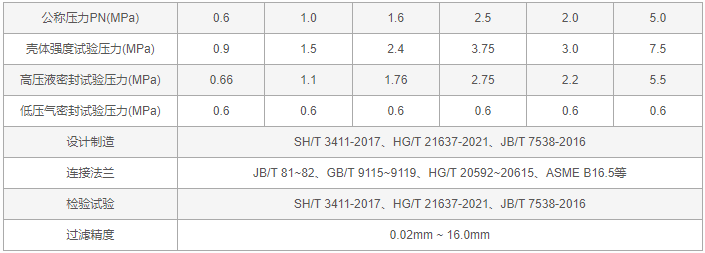

全自動反沖洗過濾器技術參數表：

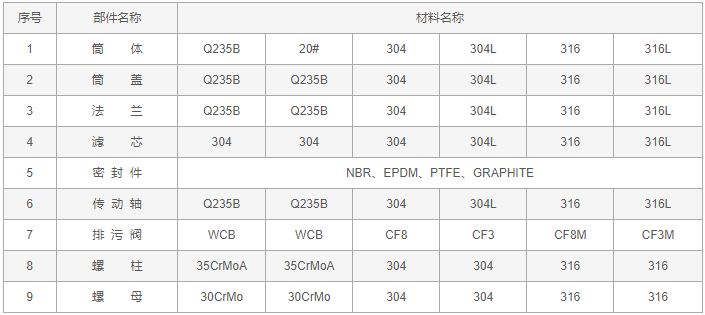

全自動反沖洗過濾器零件材料表：

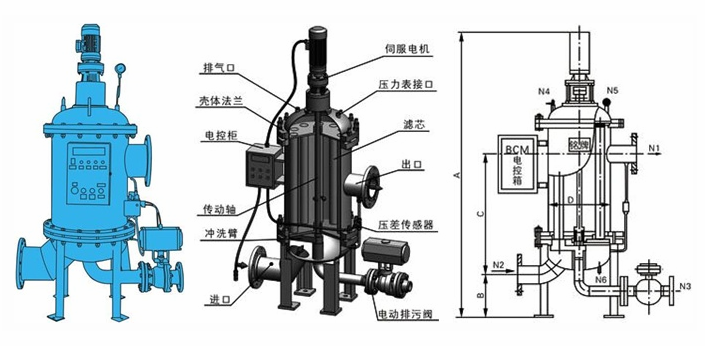

全自動反沖洗過濾器外形結構圖：

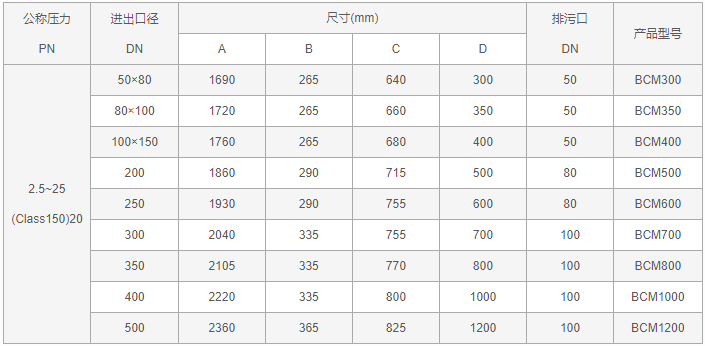

全自動反沖洗過濾器外形尺寸表：
全自動反沖洗過濾器訂貨參數：
尊敬的客戶！如果您需要訂購我公司全自動反沖洗過濾器產品，咨詢時請提供型號數據，公稱通徑、公稱壓力、殼體材料、濾芯材質及過濾精度等。本過濾設備可以根據用戶不同需求，提供不同配置的產品。
