襯氟截止閥
| 襯氟角式截止閥 |
 |
產品名稱： | 襯氟角式截止閥 | |||||
| 型號： | J44F46 | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【襯氟角式截止閥】 | |||||||
襯氟角式截止閥詳細介紹
襯氟角式截止閥產品概述：
襯氟角式截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用 。襯氟角式截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。J44F46襯氟角式截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟角式截止閥結構特點：
◆與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
◆密封面不易磨損、擦傷，密封性較好、壽命長。
◆啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
◆閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
◆截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
◆可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
◆更換零件襯里材料可適用各種介質。
襯氟角式截止閥技術規范：
襯氟角式截止閥技術規范：
設計與制造：GB12233/GB12235
結構長度：GB12221/JB96
法蘭尺寸：JB78/JB79（GB，HG，SH）
壓力試驗：GB/T13927
標志：GB/T12220
供貨：GB/T12252
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | |||
| Z | C | P | R | PL | RL | |||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | ||||||
| 4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | ||
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | ||||
| 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | ||||
| 7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ||||
| 8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | ||||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手柄 | WCB | WCB | WCB | ||||

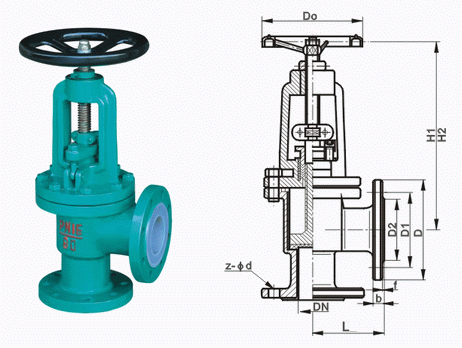

襯氟角式截止閥外形結構圖：
襯氟角式截止閥連接尺寸：
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
PN1.6MPa
|
||||||||
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
8-φ23
|
PN2.5MPa
|
||||||||
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
