手動排泥閥
| 手動排泥閥 |
 |
產品名稱： | 手動排泥閥 | |||||
| 型號： | SD44X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【手動排泥閥】 | |||||||
手動排泥閥詳細介紹
手動排泥閥工作原理：
手動排泥閥為滿足特殊工況要求結合國內外先進技術開發的一種新型排泥閥，主要用于自來水公司污水處理廠等各類水池外，用以排除池底泥沙或污物。本閥由主閥、齒輪箱、齒條手柄、擋位等組成。工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。手動快開排泥閥具有啟閉迅速，結構簡單，安裝方便、價格經濟實惠等特點。

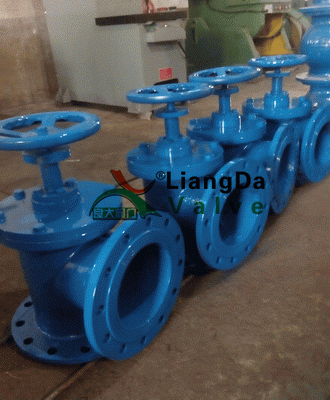

手動排泥閥產品實物圖1：
手動排泥閥零件材料：
零件名稱
閥體、齒輪
壓板、閥盤
閥桿
閥瓣
材料
灰鑄鐵HT200
球墨鑄鐵
不銹鋼2CR13
襯膠板NBR
手動排泥閥技術參數：
公稱壓力(MPa)
試驗壓力(MPa)
液壓缸
工作介質
適用溫度
適用介質
殼體
密封
1.0
1.5
1.1
清水、氣
≤80℃
水、污水
1.6
2.4
1.76

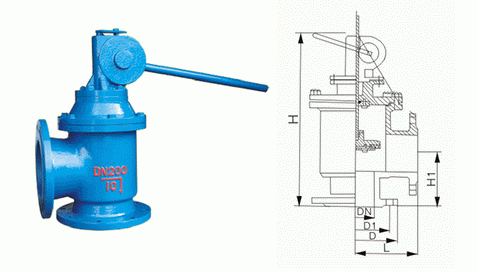

手動排泥閥外形結構圖：
手動排泥閥連接尺寸：
公稱通徑
(mm)
尺 寸(mm)
接管螺紋G
H
L1
L2
80
480
135
125
1/2〞
100
500
145
125
1/2〞
150
620
175
145
1/2〞
200
735
225
185
1/2〞
250
805
260
205
1/2〞
300
940
280
245
3/4〞
350
1100
305
270
3/4〞
400
1200
340
310
1〞

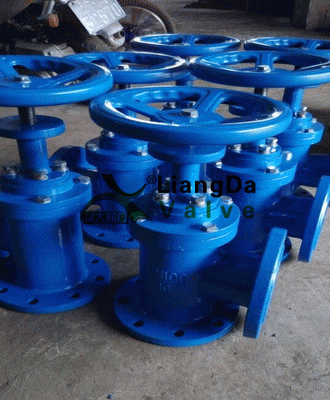

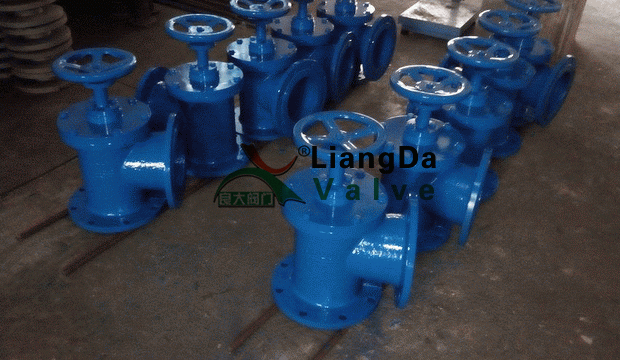

手動排泥閥產品實物圖2：
手動排泥閥產品實物圖1：
手動排泥閥零件材料：
零件名稱 |
閥體、齒輪 |
壓板、閥盤 |
閥桿 |
閥瓣 |
材料 |
灰鑄鐵HT200 |
球墨鑄鐵 |
不銹鋼2CR13 |
襯膠板NBR |
手動排泥閥技術參數：
公稱壓力(MPa) |
試驗壓力(MPa) |
液壓缸 工作介質 |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
1.0 |
1.5 |
1.1 |
清水、氣 |
≤80℃ |
水、污水 |
1.6 |
2.4 |
1.76 |
|||
手動排泥閥連接尺寸：
公稱通徑 (mm) |
尺 寸(mm) |
接管螺紋G |
||
H |
L1 |
L2 |
||
80 |
480 |
135 |
125 |
1/2〞 |
100 |
500 |
145 |
125 |
1/2〞 |
150 |
620 |
175 |
145 |
1/2〞 |
200 |
735 |
225 |
185 |
1/2〞 |
250 |
805 |
260 |
205 |
1/2〞 |
300 |
940 |
280 |
245 |
3/4〞 |
350 |
1100 |
305 |
270 |
3/4〞 |
400 |
1200 |
340 |
310 |
1〞 |
手動排泥閥產品實物圖2：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手動排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
