當前位置：首頁 >> 電站閥門
>> 高溫高壓閥門 >> J565Y高溫高壓對焊截止閥 更新時間 2025-5-10 0:32:00
高溫高壓閥門
| J565Y高溫高壓對焊截止閥 |
 |
產品名稱： | J565Y高溫高壓對焊截止閥 | |||||
| 型號： | J565Y | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【J565Y高溫高壓對焊截止閥】 | |||||||
J565Y高溫高壓對焊截止閥詳細介紹
J565Y高溫高壓對焊截止閥結構特點：
1，采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好。2，采用撞擊式手輪減少了操作力。
3，閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入。
J565Y高溫高壓對焊截止閥零件材料：

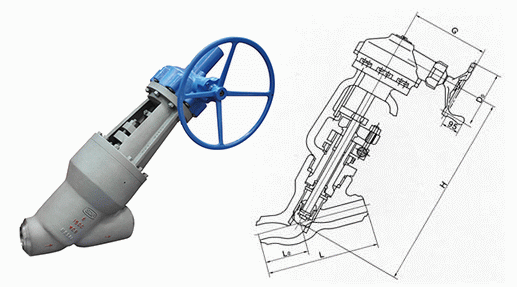

J565Y高溫高壓對焊截止閥外形結構圖：
J565Y高溫高壓對焊截止閥連接尺寸：
J565Y高溫高壓對焊截止閥零件材料：
零件名稱 |
材料牌號 |
||
閥體 |
WCB |
WC6 |
WC9 |
活塞 |
A105 |
WC6 |
WC9 |
閥蓋 |
25 |
12Cr1MoVA |
|
閥桿 |
1Cr17Ni2 |
20Cr1Mo1V1A |
|
密封環 |
05F |
05F |
柔性石墨 |
四開環 |
1Cr13 |
20CrMOIVIA |
|
填料 |
BSP-600 |
BSP-600 |
|
支架 |
WCB |
WCB |
|
閥桿螺母 |
ZQAL9-4 |
ZQAL9-4 |
|
J565Y高溫高壓對焊截止閥外形結構圖：
J565Y高溫高壓對焊截止閥連接尺寸：
|
公稱通徑
DN（mm） |
尺寸（mm） |
重量（Kg） |
|||||
L |
D1 |
Do |
H |
Lo |
L1 |
||
PN32（320） J565Y-320V型 |
|||||||
80 |
390 |
64 |
120 |
750 |
- | - | 121 |
100 |
480 |
108 |
185 |
870 |
- | - | 212 |
125 |
533 |
132 |
218 |
995 |
- | - | 312 |
150 |
610 |
166 |
245 |
1205 |
- | - | 510 |
175 |
750 |
175 |
278 |
1565 |
- | - | 708 |
200 |
762 |
200 |
290 |
1670 |
- | - | 980 |
225 |
850 |
108 |
310 |
1705 |
- | - | 1060 |
250 |
914 |
248 |
348 |
1870 |
- | - | 1380 |
300 |
1041 |
300 |
430 |
2335 |
- | - | 2824 |
P54（140） J565Y-P54140V型 |
|||||||
80 |
390 |
64 |
120 |
750 |
- | - | 130 |
100 |
480 |
108 |
185 |
870 |
- | - | 212 |
125 |
580 |
132 |
218 |
995 |
- | - | 312 |
150 |
630 |
166 |
245 |
1205 |
- | - | 510 |
175 |
750 |
175 |
278 |
1565 |
- | - | 708 |
200 |
771 |
200 |
290 |
1670 |
- | - | 980 |
225 |
850 |
108 |
310 |
1705 |
- | - | 1060 |
250 |
930 |
248 |
348 |
1870 |
- | - | 1380 |
300 |
1060 |
300 |
430 |
2335 |
- | - | 2824 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【J565Y高溫高壓對焊截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
